?整流桥正向压降与变压器效率的关联及肖特基替代
在开关电源的变压器输入端，整流桥承担着将交流电网转换为直流母线电压的首要职责。然而，这颗看似基础的器件，其正向压降（VF）却与整机效率深度关联。普通硅整流桥中，每个桥臂包含两个串联的PN结二极管，总正向压降约为1.4V至1.8V。在全波整流的每一个半周期内，电流路径中始终串联两个二极管，导通损耗P = I × VF将逐瓦消耗输入能量。当电源功率上升至数百瓦时，整流桥上的损耗可达数瓦乃至十余瓦，直接拉低变压器输入端由交流转换为直流的初次转换效率。东莞市平尚电子科技有限公司深耕半导体分立器件多年，依托成熟的肖特基二极管与整流桥产品线，为各类变压器应用提供从VF参数匹配到效率优化的系统性支持。
正向压降与变压器效率的定量关联
整流桥的导通损耗，以一台额定功率150W、输入电压220VAC的反激电源为例，其整流桥输入平均电流约0.68A。采用普通硅整流桥（VF=0.9V/每管），导通损耗占整机总损耗的相当比例。若采用肖特基整流桥（VF=0.45V/每管），导通损耗降至约0.61W，直接减少了0.61W的损耗，整机效率相应提升约0.5个百分点。对于输出功率仅数十瓦的小功率辅助电源，这一比例还会显著更高。正向压降不仅直接影响效率，还通过热效应放大次级影响。以GBP204型硅整流桥为例，其正向压降典型值为0.55V，比常规型号效率更高，温升表现也更优，说明VF与热特性紧密相关。在自然冷却条件下，每1W损耗可使器件壳温升高约20℃至30℃。较高的结温不仅加速硅整流桥自身的劣化，还会通过热辐射推高变压器周边电解电容的服役温度，从而压缩整个电源系统的寿命裕量。

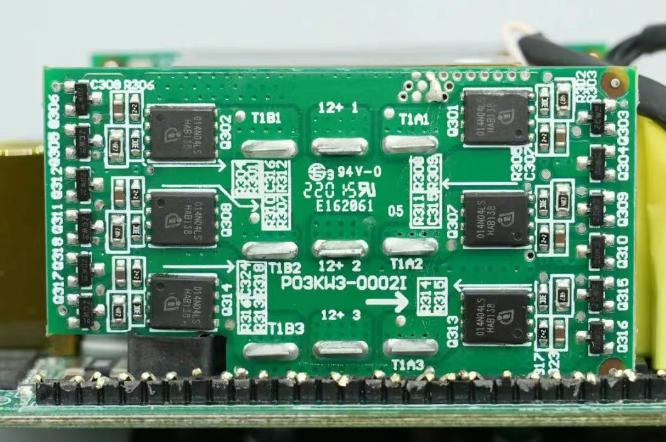

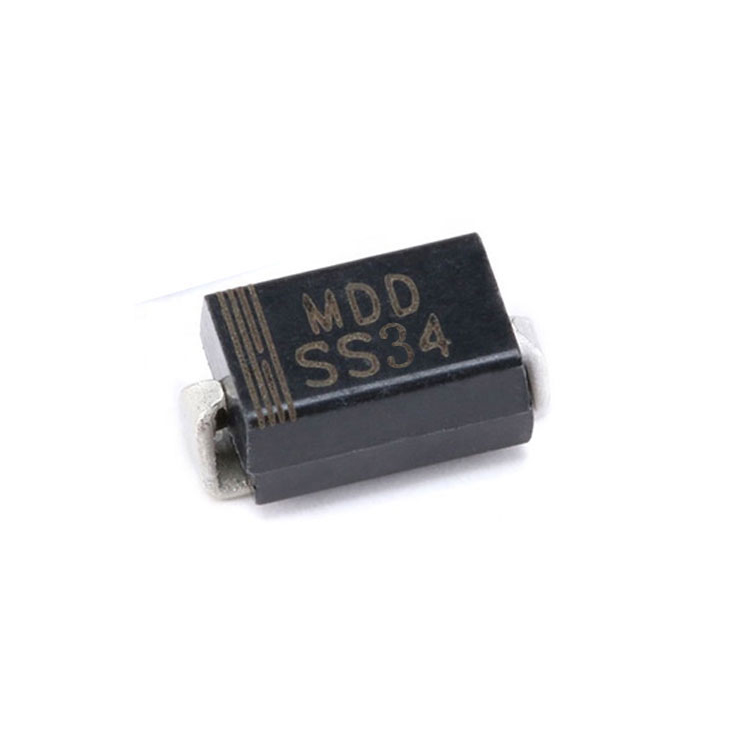

与传统硅整流桥相比，肖特基整流桥在变压器输入整流场景中具有显著的优势：低正向压降，效率跃升：肖特基二极管的正向压降典型值为0.2V至0.5V，而传统硅整流二极管正向压降一般在0.7V至1.1V之间。二者VF差值接近0.5V至0.6V，在全波整流双管串联路径上表现为整桥约1.0V至1.2V的压降缩减。以一单相20A整流应用为例，仅这一差距就可降低约20W的导通损耗，整机效率提升极为可观。快恢复特性消除高频尖峰：肖特基二极管为多数载流子器件，不存在PN结少子存储效应，反向恢复时间trr接近零（一般<5ns）。在变压器输入整流中，普通硅整流桥的反向恢复尖峰与变压器漏感耦合，会在50kHz至1MHz频段产生振铃噪声，增加EMI滤波的难度和成本。肖特基整流桥凭借零反向恢复特性从源头上抑制了这一噪声源，为简化EMI滤波网络提供了便利。肖特基替代方案的优势集中于低压输入场景，但其固有短板在高压应用中尤为突出，必须审慎评估。反向耐压是首要硬约束：硅整流桥的耐压可达1000V甚至更高，而肖特基二极管的反向耐压普遍在30V至200V之间。对于220VAC输入的开关电源，整流桥需承受约311V的峰值反向电压。若选用VRRM仅为100V甚至200V的肖特基桥，在电网尖峰或浪涌到来时将直接击穿，造成整机故障。因此，在标准220VAC输入的变压器应用中，肖特基整流桥替代方案的范围被严格限定在输出端低压整流或专用低压输入产品中。漏电流随温度指数级上升：肖特基二极管的反向漏电流远大于普通硅二极管，且对温度极度敏感。在高温满载工况下，漏电流的增大可能引发正反馈失控——漏电流使结温进一步升高，结温升高又使漏电流倍增，最终可能导致热击穿。对于长期在高温机房或户外密闭机箱中运行的变压器设备，必须就肖特基桥的漏电流参数进行专项降额评估，并在必要时采取电压钳位保护措施。浪涌耐受能力差异：在变压器输入端，滤波电容充电瞬间会产生数十至数百安培的浪涌电流。普通硅整流桥通常具备较高的IFSM（如100A至300A），而肖特基桥在同等电流等级下的IFSM数值往往偏低。若选型时未充分考量，在冷启动或电网骤降后的重新上电过程中极易损坏。综合上述特性，肖特基整流桥替代传统硅整流桥的工程分界线清晰可辨。输出电压≤48V的低压大电流场景（如通信电源整流前级、低压DC-DC�？槭淙攵耍ぬ鼗诺牡蚔F优势能够得到最充分体现，效率提升可达2%至5%。输出电压48V至200V的中压过渡区间，可采用硅整流桥与肖特基桥的混合配置——硅管承受高压尖峰，肖特基管负责降低导通损耗。而输出电压>200V的高压输入场景中，肖特基整流桥的反向耐压和漏电流限制使其难以取代硅整流桥的主导地位，传统硅整流方案依然是最安全的选择。平尚科技产品支持与选型建议
平尚科技依托完善的半导体分立器件产品线，提供全系列硅整流桥与肖特基整流桥供工程选型。对于低压大电流变压器应用，平尚科技肖特基整流桥反向电压覆盖20V至250V范围，正向压降小于0.5V（以2A典型工作电流为条件测试），适用于各类能效敏感型电源设备。具体选型时应遵循以下原则：先根据输入电压等级反向耐压至少应比系统峰值电压高出20%至30%，以避免浪涌击穿；再按工作电流120%至150%选取额定电流并预留充分的温度降额裕量；对于高温工况应重点评估器件在高温下的反向漏电流增幅，必要时增加电压钳位保护措施；最后在高压输入场景中坚守硅整流桥方案，在低压大电流场景中大胆采用肖特基整流桥以实现效率跃升。
整流桥正向压降是变压器输入端效率优化中不可忽视的损耗源——每降低0.1V的VF，整机效率便稳步前进一步。肖特基整流桥以0.2V至0.5V的低VF和零反向恢复特性，为低压大电流变压器应用提供了显著的效能提升路径。但它并非万能替代方案：反向耐压的有限边界与高温漏电流的风险警示，提醒每一位工程师将选型框定在恰当的电压等级和应用场景之内。平尚科技依托丰富的硅整流桥与肖特基整流桥产品线，为国内变压器厂商提供从效率分析到选型匹配的全流程支持——让整流桥不再只是一颗被动耗能元件，而是效率优化链条中的可控一环。
