共模电感的磁芯材料对变压器共模抑制的影响
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-25
?共模电感的磁芯材料对变压器共模抑制的影响
在开关电源变压器的输入端，共模电感与X电容、Y电容共同构成EMI滤波器的核心骨架。然而，许多工程师在选型时只关注电感量，却忽略了磁芯材料对滤波性能的决定性影响。锰锌铁氧体、镍锌铁氧体和磁粉芯三种材料各有其独特的频率响应和磁特性，选错材料——即使是同一电感量——在变压器传导和辐射发射测试中可能呈现截然不同的结果。东莞市平尚电子科技有限公司深耕磁性元件领域多年，依托成熟的共模电感产品线，为各类变压器EMI滤波提供从磁芯材料匹配到阻抗特性验证的系统化选型支持。
一、锰锌铁氧体：低频段的主力锰锌铁氧体是共模电感中最常见的磁芯材料，其初始磁导率可达数千甚至上万（100kHz时约8000），非常适合在低频段提供高阻抗。锰锌铁氧体的高磁导率使其在开关频率基波及低次谐波抑制方面表现出色，典型工作频段覆盖10kHz至50MHz，成本相对低廉，在开关电源输入端应用最为广泛。频率响应的局限性：铁氧体的磁导率越高，低频时的阻抗越大，但高频时的阻抗越小。锰锌铁氧体的磁导率可达到5000，但在频率为20kHz时磁导率就可能开始下降，在30MHz频率下阻抗相对较低。当噪声频率超出50MHz时，锰锌铁氧体的高频特性显著衰退，不再适用于50MHz以上频段的抑制。偏置饱和的工程约束：传统共模电感器通常工作在小共模电流（mA级）下，高磁导率的锰锌铁氧体尚能正常工作。但在大共模电流（A级）场景中，共模电流产生的偏置磁场叠加后数值较大，锰锌铁氧体磁芯将进入磁饱和状态，共模电感器无法正常工作。对于变压器负载电流较大的工业电源，选型时需特别关注共模电流对磁芯的偏磁影响。二、镍锌铁氧体：高频段的“尖刀”镍锌铁氧体与锰锌的最大差异在于初始磁导率较低，通常只有几百至上千，但可在非常高的频率下保持磁导率基本不变。这一特性使其在1MHz至300MHz频段内阻抗高、损耗低，能有效抑制高频电磁干扰，且居里温度高，高温环境下不易退磁，稳定性优于锰锌材料。镍锌铁氧体已在通信基站电源、车载电子产品等对高频EMI有严格要求的领域得到批量应用。实际案例中，一台300W通信电源在30MHz—100MHz频段传导发射超标，将原锰锌铁氧体共模电感更换为镍锌同电感量型号后，30MHz频点阻抗从约200Ω提升至1.2kΩ以上，超标点降低11dB，一次性通过测试。
三、磁粉芯（铁硅铝等）：大电流与宽频的平衡者磁粉芯由金属合金颗粒经绝缘包覆和压制而成。铁硅、铁硅铝等金属磁粉芯材料的相对磁导率通常只有几十至一两百，远低于铁氧体，但磁感应强度高达1 T甚至接近2 T，直流偏置特性优异。抗饱和优势：在大共模电流（A级）工况下，高磁导率的铁氧体易磁饱和失效，而磁粉芯利用其优异的直流偏置性能，可在较大偏置磁场中保持电感量不骤降，维持共模抑制能力。对于三相工业变频器、大功率充电�？榈雀呤淙氲缌鞯谋溲蛊饔τ茫欧坌竟材５绺惺怯庞诖程跆宓难≡�。宽频滤波潜力：以铁硅铝磁粉芯绕制的共模电感器，当匝数为30时共模电感量可达198μH，共模电流为5A时仍维持在151μH，表现出优异的抗共模电流偏置特性和阻抗-频率特性。铁硅铝的损耗相对低，饱和磁通密度好，规格通用性高。若在磁粉芯中复合镍锌或非晶成分，可进一步拓宽有效滤波频段至数兆赫兹以上，在滤除变压器开关噪声与外部高频干扰之间实现兼顾。四、磁芯材料选型的系统化逻辑共模电感磁芯材料的选型，不应仅凭电感量或价格判断，而应依据变压器EMI测试中实际超标频段、负载电流以及高低温服役工况进行系统化匹配。锰锌铁氧体以高磁导率和低成本在低频滤波中占据主流位置；镍锌铁氧体以高频低损耗特性在1MHz以上频段不可替代；磁粉芯则以抗饱和能力应对大共模电流挑战，并以宽频性能在工控和通信电源中逐步扩占份额。在高端应用中，也可在同一磁路中整合两种材料——锰锌管低频、镍锌管高频，借助共模电感漏感辅助差模滤波，实现分级综合治理。

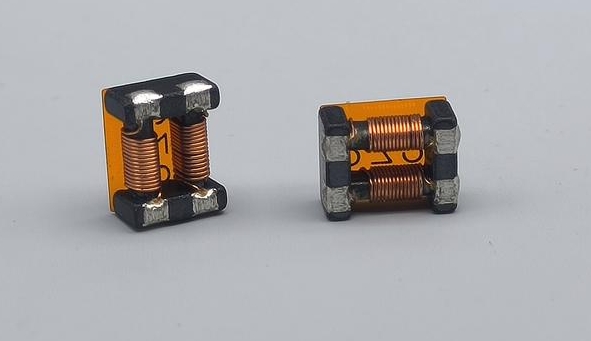

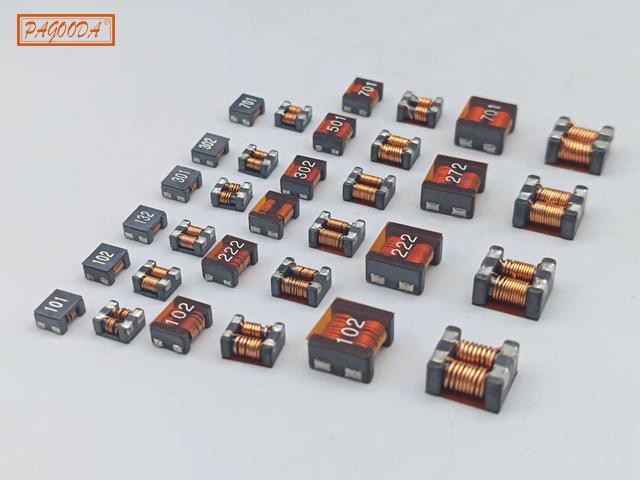

平尚科技依托成熟的共模电感产品线，为国内变压器厂商提供从磁芯材料匹配到EMI实测验证的系统化支持，让每一颗共模电感在变压器输入端的共模抑制中始终保持在最佳工作频段。
