?电解电容在变压器高温环境下的寿命加速模型与选型策略
在开关电源、工业变频器和汽车电子�？橹校溲蛊髦鼙叩墓ぷ魑露韧钦椎缭聪低持凶钛峡岬幕肪�。电解电容紧贴变压器磁芯或散热片布置，长期承受着来自变压器的热辐射、功率器件传导以及通风不畅等多重热应力。如果不理解温度与电解电容寿命之间的指数级关系，设计时稍有不慎，设备可能在设计寿命到达之前就因为电容提前老化而故障频发。东莞市平尚电子科技有限公司依托IATF 16949车规级认证体系，通过材料创新与工艺管控，为各类变压器应用提供了从寿命模型构建到高温选型的系统化解决方案。

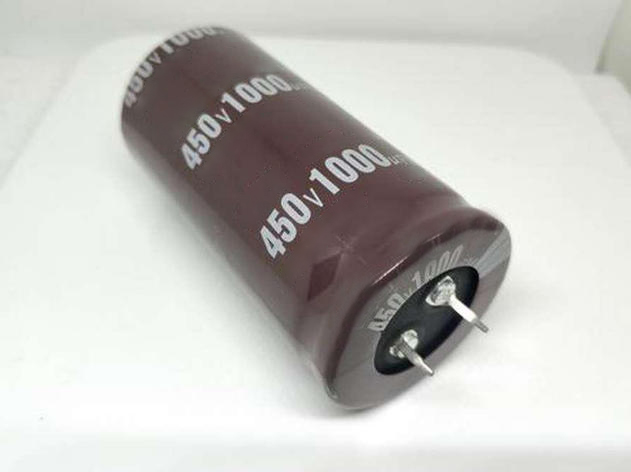

温度：电解电容的“头号加速器”铝电解电容的老化本质上是电解液的蒸发与消耗过程。电解液通过封口橡胶塞缓慢向外渗透，导致容量下降、损耗角正切增大和等效串联电阻上升。温度对这一过程的影响遵循阿伦尼乌斯定律——温度每升高10℃，化学反应速率翻倍，电容寿命缩短一半，这在行业中被总结为“10℃法则”。以一颗标称寿命5000小时@105℃的电容为例：若工作温度降至95℃，寿命延长至约10000小时；若在85℃下运行，寿命可达20000小时。但如果温度升高至115℃，标称2000小时的电容可能仅余1000小时。电解液蒸发导致的电容容量衰减与ESR上升是决定寿命终点的关键判据，通常在铝电解电容的寿命计算中占据主导地位。除了环境温度外，纹波电流通过电容的等效串联电阻产生的自发热同样是不可忽视的热源。在变压器输出滤波应用中，开关频率的纹波电流经过电容ESR时产生焦耳热P = I_rms? × ESR，导致电容内部温度进一步上升。某1000μF/450V铝电解电容的测试数据显示：环境温度50℃时，纹波电流从3A增至6A，电容表面温度从65℃升至82℃，寿命从5000小时骤降至1200小时。这一案例揭示了一个容易忽视的事实：单纯关注环境温度而忽略纹波电流引起的自发热，极有可能令寿命预测严重偏离实际。
寿命加速模型：从经验估算到科学预测电解电容的寿命预测需综合考虑环境温度与纹波电流自发热两大因素。行业通用的加速模型通常包含三个部分：温升计算ΔT = P_ESR × R_th + ΔT_amb（其中P_ESR = I_rms? × ESR），用于从实际电流和ESR计算芯体温度上升值；温度加速寿命计算L = L? × 2^{(T? - T_core)/10}，将电容芯体温度代入“10℃法则”反推预估寿命；以及针对纹波电流自身发热的修正因子，如K = (I_rms / I_rated)^2所引入的热影响。对于完整的寿命评估，还需要结合纹波电流频率修正系数与电压降额裕量，综合计算不同工况下的预期寿命。平尚科技通过构建完整的高温加速老化测试体系，将上述模型落到了实处。在125℃高温环境下施加额定纹波电流，持续2000小时的加速老化试验中，平尚科技电解电容的容量衰减控制在±8%以内，ESR增幅不超过1.5倍，为寿命模型提供了精确的基准数据。基于AEC-Q200标准的温度循环测试（-40℃?+125℃共1000次循环）、高温高湿（85℃/85%RH，1000小时）以及高温负荷（125℃额定电压加载2000小时）等一系列验证，进一步验证了产品在各类严苛环境下的耐久性能。平尚科技车规级技术：高温场景的核心竞争力平尚科技HT系列电解电容通过了IATF 16949质量管理体系与AEC-Q200可靠性双重认证，其核心技术突破体现在材料与工艺两个层面。在电解液配方上，平尚科技采用复合羧酸体系替代传统乙二醇基电解液，在高温下的挥发速率显著降低，实测寿命增益超过70%。阳极箔经过650Vf纳米蚀刻工艺处理，有效增加表面积并降低局部电流密度，寿命提升约45%。密封结构采用氟橡胶配合金属弹片，在85℃以上保持良好密封性，防止电解液加速外泄。灌注精度通过AI控制系统从±15%收窄至±3%，批次一致性大幅提升。ESR从行业主流的20mΩ@100kHz降至15mΩ以下，纹波电流耐受能力提升至12A_rms。
凭借上述技术，平尚科技HT系列电解电容在105℃额定工作温度下的基准寿命达到8000小时。以一台工业开关电源为例，变压器周边电容实测工作温度约75℃。代入寿命加速模型计算：T_core = 75℃ + ΔT，ΔT由纹波电流经ESR发热产生实测约3℃-5℃，取T_core ≈ 80℃。采用HT系列8000小时@105℃的基准寿命代入10℃法则：L = 8000 × 2^{(105 - 80)/10} = 8000 × 2^{2.5} ≈ 45200小时，相当于约5.1年24/7连续运行。若变压器工作温度在常温工况下进一步优化至65℃，则寿命可延长至8000 × 2^{(105 - 65)/10} = 8000 × 2^4 = 128000小时，约14.6年，满足绝大多数工业设备的设计寿命要求。在变压器高温环境中，电解电容的选型应遵循以下核心原则。- 优先选用车规级认证产品。IATF 16949体系从设计到量产全?流程植入可靠性基因，并通过高温负荷试验、温度循环、偏置湿度等AEC-Q200标准测试进行验证。若选用没有经过车规级认证的普通品，批次离散性和高温性能得不到严格保障，无法确保在变压器高温区域获得稳定的预期寿命。
- 控制电容的实际工作温度。物理布局时，使电解电容与变压?器磁芯及功率开关管保持≥10mm-15mm的间距，避免置于热源下风区。在空间受限的情况下，可通过在电容底部PCB敷设大面积铜箔、增加热过孔阵列或采用强制风冷等方式辅助散热，有效降低电容本体温度。某工业案例中，通过优化散热风道布局，电容温度从95℃降至80℃，寿命延长约5年。
- 容量与纹波电流降额设计。实际工作电压建议控制在额定?电压的80%以内，以留足安全裕量。纹波电流有效值应小于额定纹波电流的70%，避免电容长期处于过热状态。若单颗电容纹波电流不足，可采用多颗电容并联分流，并联后总容值满足设计的同时，每颗电容承受的纹波电流降低30%-40%。
- 基于寿命模型定量验算。在变压器高温选型中，必须引?入寿命模型进行计算：L = L? × 2^{(T? - T_core)/10}，根据实际测得的电容壳温或芯体温度，精确推算电容在不同环境下的预期寿命。同时应充分考虑纹波电流自发热对芯温的额外抬升贡献。若预期寿命不能满足设备设计年限，则需要调整选型或优化布局。
选型例子：300W工业电源电容寿命评估以300W工业开关电源为例，变压器次级输出端采用平尚科技HT系列电解电容，额定参数680μF/450V，105℃基准寿命8000小时。该电源长期工作于55℃环境温度中，变压器辐射使电容周边温度上升至约70℃。选用两颗电容并联以满足纹波电流要求，分摊后每颗电容实际承受的I_rms约1.5A。查ESR@100kHz ≈ 30mΩ，计算自发热温升ΔT = I_rms? × ESR × R_th ≈ 1.5? × 0.03 × 8 ≈ 0.54℃，芯体温度T_core ≈ 70℃ + 0.5℃ ≈ 70.5℃。代入寿命模型L = 8000 × 2^{(105 - 70.5)/10} ≈ 8000 × 2^{3.45} ≈ 8000 × 10.94 ≈ 87500小时，约10年连续运行。该寿命评估已通过电源整体寿命测试验证，电容ESR和容量衰减在预期范围内。
变压器的设计寿命从来不是取决于电容的额定温度上限，而是取决于电容在实际工况中承受了多少热应力。电解电容的寿命加速模型揭示了温度与损耗之间真实的数量关系——适度降低电容工作温度，换来的是成倍延长的服役周期。平尚科技以IATF 16949车规级认证体系为框架，结合新型电解液配方、低ESR电极结构和严格的加速老化验证，为国内变压器厂商提供从材料源头到选型模型的全链路支持——让每一颗电解电容在变压器周边的高温热场中，都能稳定服役，可靠支撑设备的全生命周期。
